本產品執行企業標準，主要規范性引用文件包括：GB/T12706.1《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件第1部分：額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）電纜》、JG/T313-2014額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端、GB/T13033《額定電壓750V及以下礦物絕緣電纜及終端》以及BS6387《在火焰條件下保持電纜電路完整性的性能要求》。

一、礦物絕緣電纜NG-A(BTLY)使用特性
電壓等級： 0.6/1kV,工作電壓輕載500V，重載1000V
工作環境： 長期工作溫度是導體90℃
彎曲半徑： 允許小彎曲半徑≥12D

二、NG-A(BTLY)電纜產品結構

1、電纜導體:由多股銅絲絞合而成，具有良好的彎曲特性。
2、絕緣層:采用無機礦物質絕緣材質。
3、鋁護套:采用鋁質軟護套，經特殊工藝加工處理，具有良好的導電性能、抗機械撞擊力、柔性彎曲等特性(可代替地線)。
4、隔離層:采用礦物質材料，具有耐高溫、防火性能。
5、外護套:采用低煙或更好更高的塑性材質，有良好的防腐蝕性，可根據要求選擇不同標號的材料(可選)。

三、礦物絕緣電纜NG-A(BTLY)產品優勢

防火特性：NG-A(BTLY)電纜嚴格遵循英國BS6387標準，發生火災時能保證至少3個小時必要人員與財產搶救的寶貴時間。

非災源性：NG-A(BTLY)電纜過載保護能力強，對大電流的沖擊具有良好的耐受能力，即使在負載發生變化或線路發生短路時，也不會像普通電纜一樣引起電纜著火，不會產生燃燒與延伸災害。

機械強度高:柔性礦物絕緣防火電纜通過高能電子β射線，對經過特殊開發的無機化合物實施交聯后制成。產品符合BS，IEC標準，能在950°C及通電的情況下，承受15分鐘內連續的30次撞擊?？朔艘虿牧侠匣匦约眲夯斐呻娎|的機械性不足。

柔性:由于電纜的導體采用了成熟的絞線技術，而且護套是采用交聯的無機材料制成，非鋼管型。因此不僅重量輕，而且更具有柔軟的特性。能避免設計和安裝剛性礦物絕緣電纜(BTTZ)時經常遇到的接線終端問題。

阻燃特性：NG-A(BTLY)電纜的主要材料（無機物或無機化合物），決定了電纜本體的非燃性，因此不蔓延火災 、不傳播火情。

低煙：根據IEC1034驚醒煙氣發散試驗，測試透光度達到80°C以上(標準為60%)

載流值大：傳輸相同的電流量，礦物絕緣電纜NG-A(BTLY)電纜可比普通、減小1-2個截面等級。

無鹵:由于電纜的絕緣，護套均是無機化合物材料，沒有通常的PVC材料。因此即使在火災條件下，也無酸性氣體散發。

耐壓等級高：NG-A(BTLY)重型電纜耐壓等級1000伏，高于剛性礦物絕緣電纜。

防爆特性：NG-A(BTLY)電纜可定長生產，無中間接頭，可阻止可燃性油蒸汽、可燃性氣體和火焰通過電纜進入與電纜連接的電器設備而起防爆作用。

絕緣性：NG-A(BTLY)電纜具有在短路溫度以上不變型、高耐火、火中三小時電路不間斷、增強機械特性、增強耐化學性等特點，因此絕緣性能更高。

高溫適應性：普通電纜的工作溫度一般為70-90℃，而BTLY 電纜可在環境溫度250℃的條件下長期工作 ，因此可以適應在一些具有特定要求的環境內正常工作。

防水特性：NG-A(BTLY)電纜在火災條件下仍具有良好的抗水噴淋能力。

長度可定制:由于本產品結構是柔性的礦物絕緣電纜，這就在本質上決定了其制造的長度的無限性。因此工廠在制造中完全可以根據客戶提供的設計長度要求進行供貨。

四、礦物絕緣電纜NG-A(BTLY)應用領域
本產品可以在隧道、電纜溝、橋架、槽盒、豎并中敷設，敷設溫度不低于0℃，單芯彎曲半徑為15D，多芯電纜為12D（D為電纜外徑）本產品適用防爆系統和設備，即火災危險區，安全性要求高的設施。
1、高層建筑
普通照明、應急照明、火災報警、消防電氣線路、應急電梯和升降設備線路、計算機房控制線路、主干分干配電系統線路、雙電源控制線路
2、石油平臺
普通照明、應急照明、潛在危險爆炸區域線
3、機場候機樓
普通照明、應急照明、火災監測系統、火災報警系統
4、軍艦、船舶
發電機房輸電線路、火災監測系統、火災報警系統、煙氣排放和通風線路、廚房用電線路、大動力線路、雙電源控制線路、應急照明、應急廣播線路、計算機房控制線路
5、化工行業
普通照明、應急照明、潛在危險爆炸線路等場所
6、地鐵隧道
普通照明、應急照明、火災監測系統、消防電氣線路、煙氣排放和通風線路
7、鋼鐵冶金
高溫環境動力和控制線路、應急電源、大動力線路、不能斷電的供電線路、發電機房輸電線路
8、發電廠
大動力線路、普通照明、應急照明、火災報警、消防電氣線路
9、航空航天
普通照明、應急照明、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線
10、百貨商場
普通照明、應急照明、應急廣播、應急電梯和升降設備線路
11、圖書館、博物院、
數據處理中心、火災報警控制線路、消防電氣線路
12、核電站
普通照明、應急照明、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線
13、停車場
普通照明、應急照明、火災報警、煙氣排放和通風線路
14、名勝古跡
普通照明、應急照明、火災報警、消防電氣線路

五、礦物絕緣電纜NG-A(BTLY)技術參數

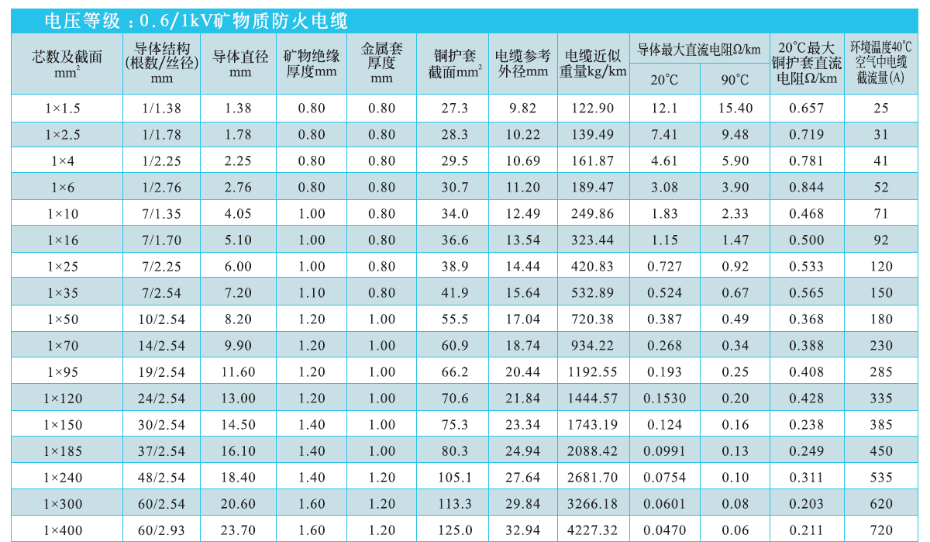

型號:YD-NG-A(BTLY)
規格:1x1.5- 1x400mm2

型號:YD-NG-A(BTLY)
規格:2x1.5-2x240mm2

型號:YD-NG-A(BTLY)

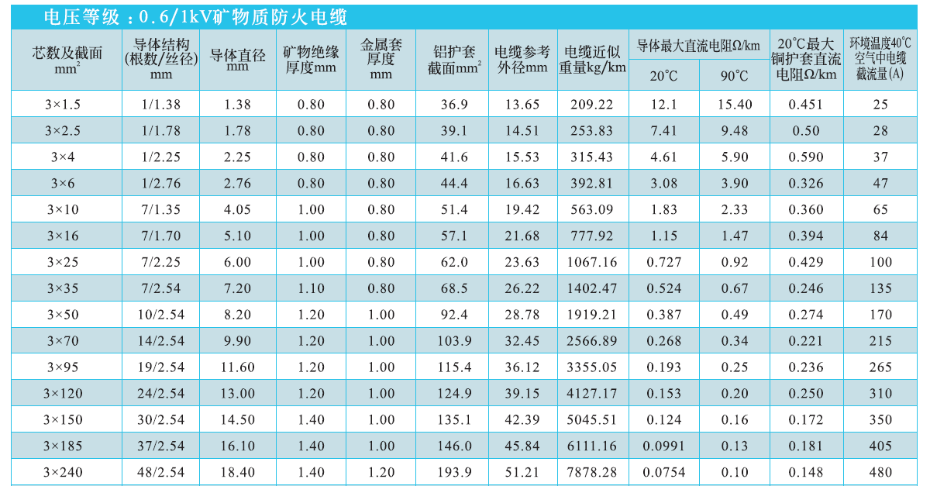

規格:3x1.5-3x240mm2

型號:YD-NG-A(BTLY)

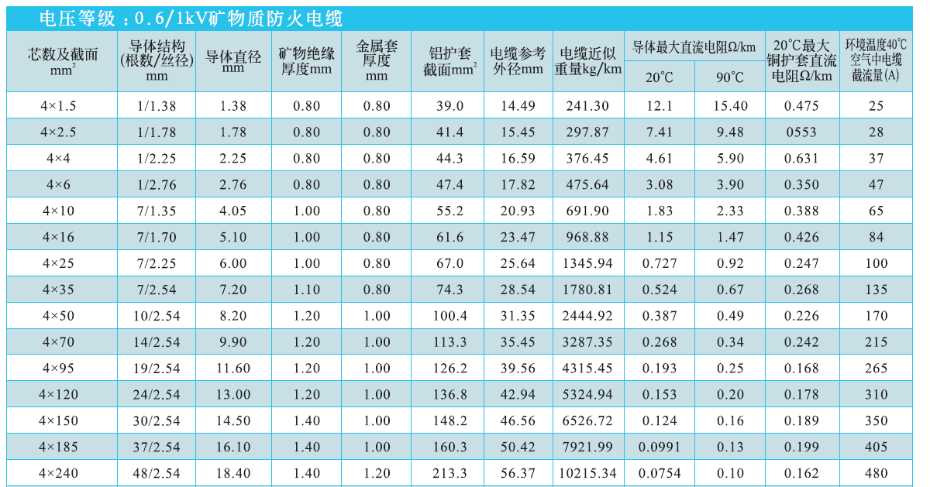

規格:4x1.5-4x240mm2

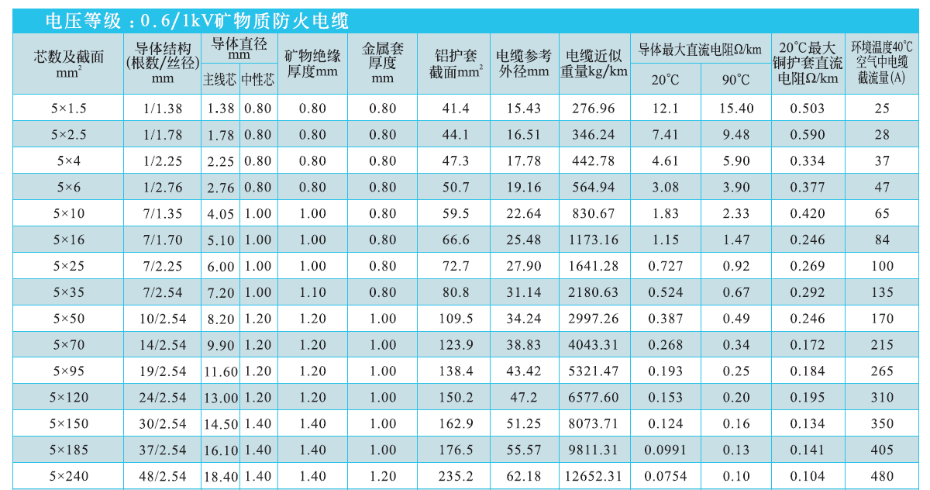

型號:YD-NG-A(BTLY)

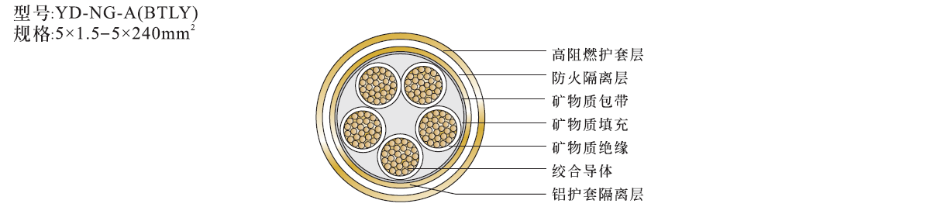

規格:5x1.5-5x240mm2

型號:YD-NG-A(BTLY)

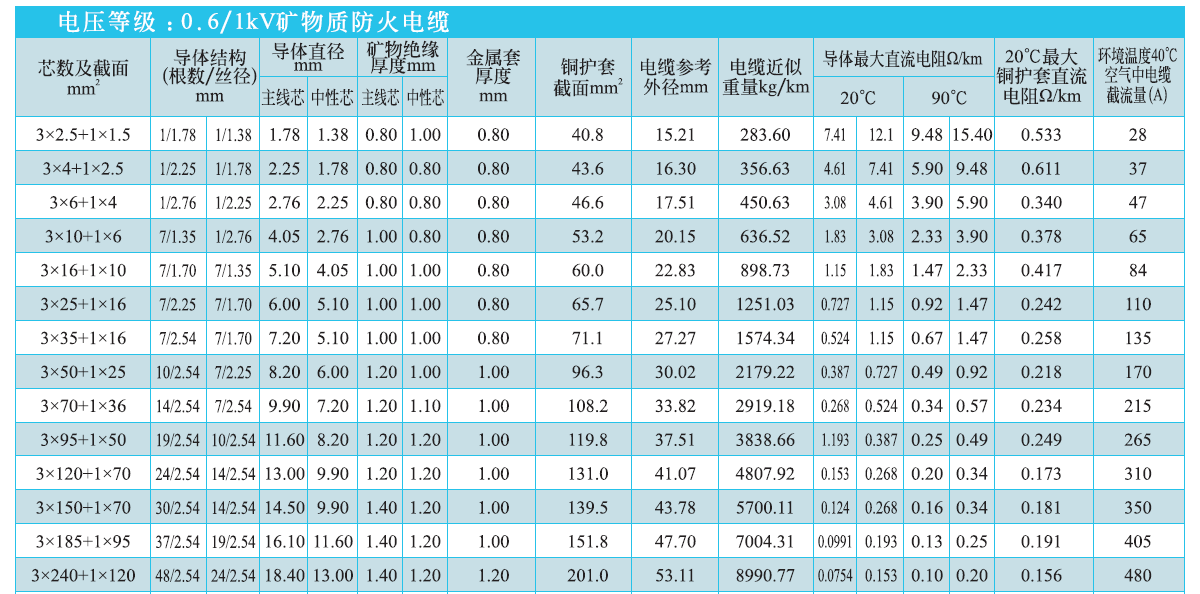

規格:3x2.5+1x1.5-3x240+1x 120mm2

型號:YD-NG-A(BTLY)

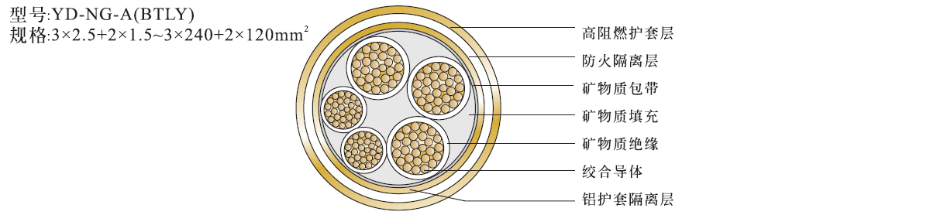

規格:3x2.5+2x1.5~3x240+2x120mm2

型號:YD-NG-A(BTLY)

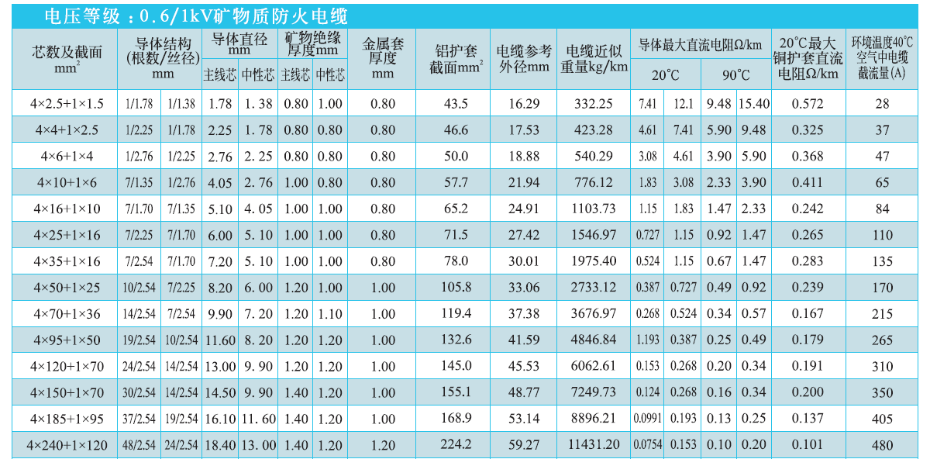

規格:4x2.5+1x1.5~4x240+1x 120mm2
