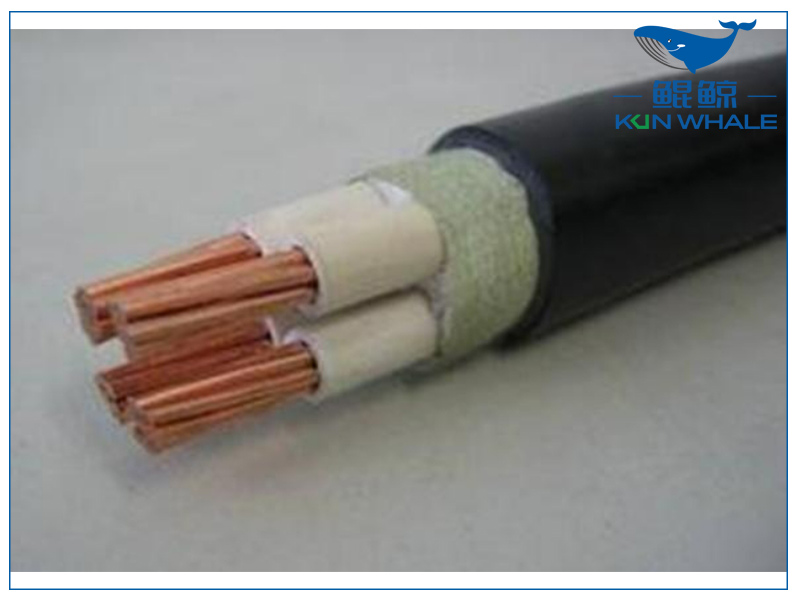

所謂耐火電纜，就是在規(guī)定火焰條件下能夠保持一定時(shí)間正常運(yùn)行的電纜，或者說在燃燒條件下能夠保持線路完整的電纜。根據(jù)國內(nèi)耐火電纜生產(chǎn)水平和我們公司的現(xiàn)有狀況，我們公司生產(chǎn)的多為0.6/1.0KV及以下耐火電纜。在GB/T19666-2005標(biāo)準(zhǔn)中是這樣規(guī)定的：0.6/1.0KV及以下電纜在額定的電壓下，供火溫度為750+50℃℃，供火時(shí)間90min+冷卻時(shí)間15min， 2A熔斷器不斷或指示燈不亮。關(guān)于對(duì)耐火電纜的導(dǎo)體材料，云母帶，絕緣料，輔助材料的選擇做如下闡述。

1. 導(dǎo)體材料和導(dǎo)電線芯結(jié)構(gòu)的選擇

耐火電纜試驗(yàn)時(shí)依據(jù)GB/T 19216供火溫度要達(dá)到750+50℃，銅的熔點(diǎn)在1000℃以上，所以可以做耐火電纜的導(dǎo)體。

不推薦1.0mm2及以下的銅線做耐火電纜 .

軟結(jié)構(gòu)束線，因?qū)w表面的不光滑平整，將對(duì)云母帶造成極大的損傷，生產(chǎn)出的耐火電纜性能不穩(wěn)定。

大截面的電纜扇形芯導(dǎo)體不易做耐火電纜，圓形芯導(dǎo)體適合做耐火電纜

2.云母帶的選擇根據(jù)我們公司的實(shí)際生產(chǎn)狀況

多用金云母和合成云母。合成云母的耐火溫度要高于金云母的耐火溫度。由于國家標(biāo)準(zhǔn)中取消了對(duì)耐火電纜的分級(jí)要求，實(shí)際生產(chǎn)中可以根據(jù)客戶的要求選擇耐火云母帶，從耐火電纜的安全性和確保耐火電纜質(zhì)量穩(wěn)定性考慮，建議均用合成云母。

3.絕緣材料的選擇

PVC的組要成分為PVC樹脂和CaCO3根據(jù)其燃燒機(jī)理粘附在云母帶的外面，它的燃燒固體殘留物CaO Cacl2的混合物處于比較穩(wěn)定的狀態(tài)，粘附在云母帶的外面，在燃燒過程會(huì)產(chǎn)生內(nèi)應(yīng)力，擠壓云母帶，使云母帶受到損傷，影響耐火性能。

PE, XLPE是幾乎無填充物的純凈的炭氫化合物，其燃燒產(chǎn)物co2和水蒸氣自然逸出，只有極少量的固體雜質(zhì)殘留在云母帶上，不會(huì)對(duì)云母帶造成損傷。

因此可以看出PVC和PE, XLPE等雖都可以做耐火絕緣，但使用PE 和XLPE要比PVC效果好。

4.輔助材料的選擇作為耐火電纜的輔助材料包帶和填充雖不是關(guān)鍵材料，但應(yīng)依據(jù)燃燒后生成殘留物最少的原則。
