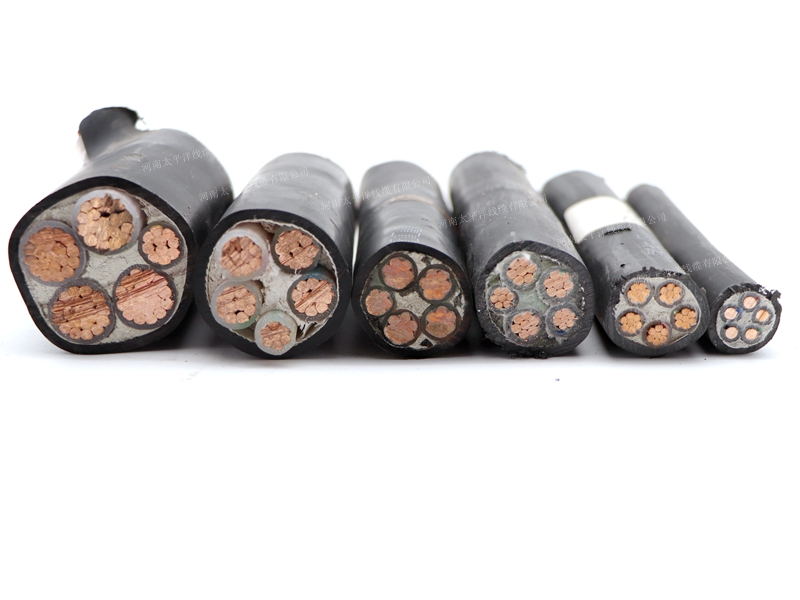

五芯電纜大家應該都比較熟悉，但是五芯電纜顏色代表什么你清楚嗎？鄭州電纜廠-河南太平洋線纜帶你深入了解五芯電纜顏色代表的含義！

常規情況下電纜電線分色的小知識如下。五芯電纜一般都是分色的，一般是紅、黃、綠、藍、黑，還有一個花色我們叫雙色。單相電中紅、黃、綠色表示火線，藍色表示零線，而雙色用來接地（俗稱PE線）。

在三相四線的五芯電纜里邊，火線、零線制度不變，地線用黑色表示。五芯電纜為什么要分色呢?這里就牽扯到交流、直流及正負極的問題了。直流電是需要分正負極的，不管是12V、24V、36V、72V或者是再大的輸出，只要是直流電就需要分正負極，不然電氣設備或者燈就不會工作。一般五芯電纜的電壓等級都高于380V，就考慮三相交流電或者直流電也需要分色，所以電纜電線工藝會盡量考慮了用電的邊緣需求，盡量的廣義應用。

如果顏色為黃色線，一般代表交流電的A相，綠色線代表交流電的B相，紅色線代表交流電的C相，藍色線一般作為交流電的N（零線），黃綠雙色線就是保護接地的PE線。分辨五芯電纜顏色是為了更好的接線，如果感覺用這種分色有一點不確定性，此時可以選擇用數字萬用表來檢查電纜線中的線電壓和相電壓。

規定，民用供電線路相線之間的電壓（即線電壓）為380V，相線和地線或中性線之間的電壓（即相電壓）均為220V。進戶線一般采用單相三線制，即三個相線中的一個和中性線（作零線）、地線。國家標準中三相五線制標準導線顏色為：A線黃色，B線綠色，C線紅色，N線藍色，PE線黃綠雙色。GB5023（電纜規范）里面關于絕緣層顏色識別的規定：三相用電電纜顏色是黃+綠+紅+藍+黃綠雙色。一般廠家遵守國家規定，三相用五芯電纜標準導線顏色為：A線黃色，B線綠色，C線紅色，N線藍色，PE線黃綠雙色。

消防應急燈正確的接線是：1、2號接線樁接外部的充電電池，1接電池正極（黃色），2接電池負極（藍色）。3號樁接從墻壁控制開關出來的火線，（注意是經過開關控制、能開能關才行），4號樁接零線。沒有外接電池的話，停電時，燈是不會自動亮的。

以上就是五芯電纜顏色代表什么的介紹。關注河南太平洋線纜掌握更多電纜知識及行情。河南太平洋線纜作為鄭州電纜廠長期提供35kv及以下高低壓電力電纜，架空電纜，控制電纜，低煙無鹵電纜，阻燃電線，礦物質電纜等，型號規格豐富，1000+品牌的共同認證，質量可靠，歡迎社會各界合作洽談！詳情咨詢：15838252668
