一、控制電纜概況

從控制中心連接到各系統傳輸信號或控制操作功能的電纜統稱為控制電纜?？刂齐娎|的早期功能相對簡單，包括指示燈顯示、儀表指示、繼電器和開關設備的操作、報警聯鎖系統等。近年來，由于弱電和計算機網絡的廣泛應用，對控制電纜的選擇和應用提出了新的功能和更高的要求。

二、控制電纜的主要系列品種

目前，控制電纜的主要產品有三個系列：聚氯乙烯絕緣控制電纜、天然丁苯橡膠絕緣控制電纜和聚乙烯絕緣控制電纜。此外，還有交聯聚乙烯絕緣和乙烯丙烯橡膠絕緣產品。早年生產的油浸紙絕緣鉛包控制電纜已被淘汰。

用U0/U表示制造電纜的額定電壓。1998年頒布的國家標準規定塑料絕緣控制電纜的額定電壓為450/750V，德國提出將600/1000V作為控制電纜的常規產品系列。目前，我國還可生產600/1000V塑料絕緣控制電纜。橡膠絕緣控制電纜的額定電壓為300/500V?？刂齐娎|的線芯為銅芯，標稱截面2.5mm2及以下，2~61芯；4~6mm2，2~14芯；10mm2，2~10芯?？刂齐娎|的工作溫度：橡膠絕緣為65℃，聚氯乙烯絕緣為70℃和105℃。計算機系統中使用的控制電纜一般采用聚氯乙烯、聚乙烯、交聯聚乙烯和氟塑料絕緣產品。

三、確?？刂齐娎|正常工作，防止干擾措施

為確?？刂齐娎|絕緣擊穿、機械損壞或火災，減少影響范圍，國家標準GB50217-91電力工程電纜設計規范：雙重保護電流、電壓、直流電源和跳閘控制電路需要增強可靠性，應采用獨立控制電纜。

控制電纜投入運行后，同一電纜的不同芯與平行敷設的電纜之間存在電氣干擾問題。電氣干擾的主要原因有：（1）外部電壓在芯之間電容耦合作用下產生的靜電干擾；（2）通電電流引起的電磁感應干擾。一般來說，當附近有高電壓、大電流干擾源時，電氣干擾較嚴重，由于同一電纜芯之間的距離較小，干擾程度遠遠大于平行敷設的附近電纜。

例如，超高壓變電站分相操作斷路器的控制電路，三相共用一根電纜，發生了這樣的事故，由分相操作的脈沖觸發其他相晶閘管，誤導三相聯動，未來使用獨立電纜，不再發生誤動事故。另一個例子是電廠的計算機監控系統。由于模擬低電平信號線與變送器電源線共用四芯電纜，在信號線上產生70V干擾電壓，顯然會影響毫伏計的低電平信號電路的正常工作。

預防或減少電氣干擾的措施主要有三個方面。

1、備用芯接地用于控制電纜

實踐證明，在控制電纜中備用芯接地時，干擾電壓的幅值可降低到25%~50%，實施方便，但電纜成本略有增加。

2、一根控制電纜不適用于干擾電氣時會產生嚴重后果的電路。

其中包括：

（1）弱電信號控制電路和強電信號控制電路；

(2)低電平信號與高電平信號之間的回路；

（3）交流斷路器分相操作的各相弱電控制電路不得使用相同的控制電纜。但是，如果弱電回路中的每一對往返電線不屬于同一根控制電纜，則可能在敷設過程中形成環形布置，并在相似電源的電磁線交鏈下產生電勢。其值可能會對弱電回路的低電平參數產生很大的干擾。因此，一根控制電纜仍適用于往返電線。

3、金屬屏蔽和屏蔽層接地

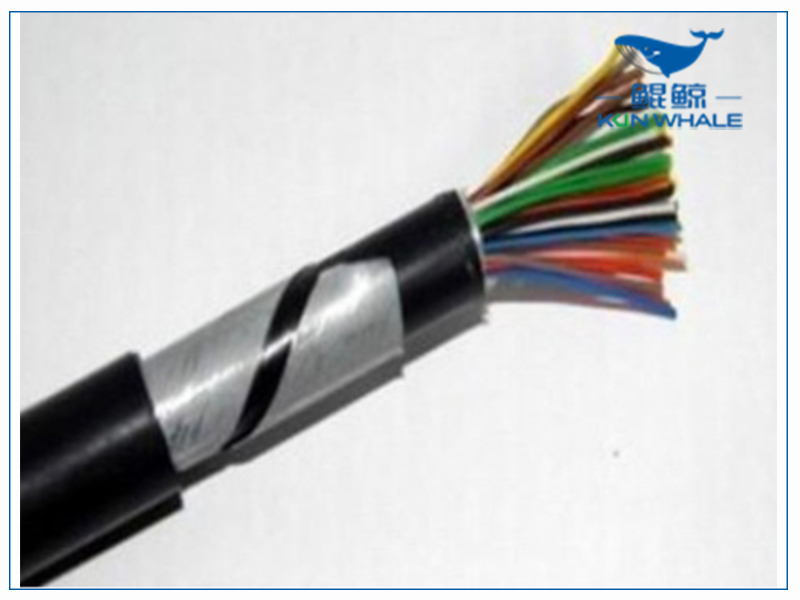

金屬屏蔽是減弱和防止電氣干擾的重要措施，包括線芯的總屏蔽、分屏蔽和雙層總屏蔽?？刂齐娎|金屬屏蔽類型的選擇應根據可能產生的電氣干擾影響的強度納入綜合抑制干擾的措施，以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高，相應的投資就越大。使用鋼帶鎧裝和鋼絲編織總屏蔽時，電纜價格上漲約10%~20%。
