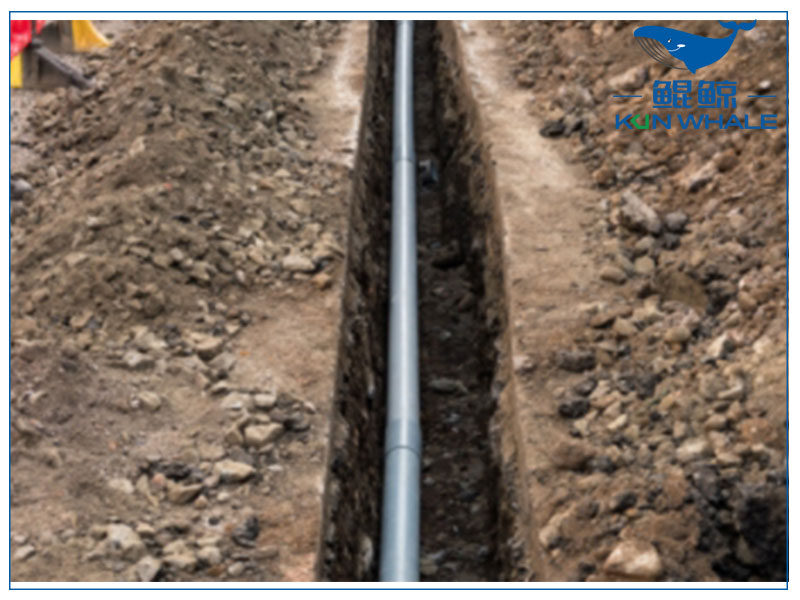

一、導線敷設基本方法

導線的敷設方法有許多種，按線路在建筑物內敷設位置的不同，分為明敷設和暗敷設；按在建筑結構上敷設位置不同，分為沿墻、沿柱、沿梁、沿頂棚和沿地面敷設導線；明敷設，是指線路敷設在建筑物表面可以看得見的部位。

1、導線明敷設

是在建筑物全部完工以后進行，一般用于簡易建筑或新增加的線路。導線暗敷設，是指導線敷設，是指導線敷設在建筑物內的管道中。

2、導線暗敷設

與建筑結構施工同步進行，在施工過程中首先把各種導管和預埋件置于建筑結構中，建筑完工后再完成導線敷設工作。暗敷設是建筑物內導線敷設的主要方式。

導線敷設的方法也叫配線方法。不同敷設方法其差異主要是由于導線在建筑物上的固定方式不同，所使用的材料、器件及導線種類也隨之不同。按導線固定材料的不同，常用的室內導線敷設方法有以下幾種：

1、夾板配線：夾板配線使用瓷夾板或塑料夾板來夾持和固定導線。適用于一般場所。

2、瓷瓶配線：瓷瓶配線使用瓷瓶來支持和固定導線。瓷瓶的尺寸比夾板大，適用于導線截面較大、比較潮濕的場所。

3、線槽配線：線槽配線使用塑料線槽或金屬線槽支持和固定導線。適用于干燥場所。

4、卡釘護套配線：卡釘護套配線使用塑料卡釘來支持和固定導線適用于干燥場所。

5、鋼索配線：鋼索配線是將導線懸吊在拉線的鋼索上的一種配線方法。適用于大跨度場所，特別是大跨度空間照明。

6、配管配線：配管配線是將導線穿在線管中，然后再明敷或暗敷在建筑物的各個位置。使用不同的管材，可以適用于各種場所，但主要用于暗敷設。

二、穿管常用的管材有兩大類：鋼管和塑料管

1、鋼管：按管壁厚的不同，分為薄壁管和厚壁管。

薄壁管也叫電線管，是專門用來穿電線的。其內外均已做過防腐處理，電線管不論管徑大小，管壁厚度均為1-1.6mm。

厚壁管分為焊接鋼管和水煤氣鋼管。焊接鋼管的管壁厚度，按管徑的不同分成2.5m和3mm兩種。

2、塑料管穿管敷設使用的塑料管有聚乙烯硬質管、半硬質管、波紋管和改性聚氯乙烯硬質管。

為了保證建筑電氣線路安裝符合防火規范要求，塑料管均采用阻燃管。但防火工程線路一律使用水煤氣鋼管。

聚乙烯硬質管：灰色塑料管，強度較高，由于加工連接困難，目前建筑施工中已很少使用，主要用在腐蝕性較強的場所。

聚氯乙烯硬質管：也叫PVC管,白顏色，PVC管絕緣性能穩定，耐腐蝕，抗沖擊、抗拉、抗彎強度大（可以冷彎），不燃燒，附件種類多，是建物中暗敷設常用的管材。

聚氯乙烯半硬質管：又叫流體管。由于半硬質管易彎曲，主要用于磚混結構中開關、燈具、插座、插座等處線路的敷設。

聚氯乙烯波紋管：也叫可撓管。波紋管的抗壓性和易彎曲性比半硬質管好，許名工程中用來取代半硬質管，但波紋管比半硬質管薄,易破損。另外，由于管上有波紋，穿線的阻力較大。

普利卡金屬套管：普利卡金屬套管是一種新型復合管材，是可撓性電線保護套管，外層為鍍鋅鋼帶，內層為電工紙，表面被覆一層具有良好柔韌性的軟質聚氯乙烯(PVC)材料，可用于任何環境下的室內外配線，按用途可分為標準型、防腐型、耐寒型和耐熱型等。管材的規格，厚壁管以內徑為準，其他管材以外徑為準?，F(xiàn)在使用的單位是毫米，以前用的單位是英寸。

兩者間的對應關系是lin=25.4mm。如：15mm管材相當于0.6in(俗稱6分管)，20m管材相當于0.8in(俗稱8分管)，25m管材相當于1in管。

三、管內配線一般規則

在工業與民用建筑中采用較多的方式是線管配線。線管配線的做法是把絕緣導線穿入保護管內敷設。這種配線的特點是比較安全可靠，可以避免腐蝕性氣體、流體的侵蝕，可以避免機械損傷，便于維修更換導線。

穿管敷設使用的保護管有鋼管(鍍鋅鋼管)、塑料管(PVC)和普利卡金屬套管等配管時要根據所穿導線的截面、導線根數及所采用的保護管的類型合理選定保護管直徑。配管時應該根據管路的長度、彎頭的多少和拉線位置等實際情況在管路中間的適當設置接線盒或拉線盒。其設置原則是：

1、安裝電器的位置應設置接線盒。

2、線路分支處或?qū)Ь€規格改變處要設置接線盒。

3、水平敷設管路遇下列情況之一時，中間應增設接線盒或拉線盒，且接線盒或拉線盒的位置應便于穿線。

①、管子長度每超過30m，無彎頭。

②、管子長度每超過20m，有1個彎頭。

③、管子長度每超過15m，有2個彎頭。

④、管子長度每超過8m，有3個彎頭。

4、垂直敷設的管路遇下列情況之一，應增加固定導線的拉線盒。

①、導線截面積50mm2及以下，長度超過30m。

②、導線截面積70-95mm2，長度超過20m。

③、導線截面積120-240mm2，長度超過18m。

5、管子穿過建筑物變形縫時應增設接線盒。穿管敷設時，管內穿線應符合以下規定：

①、穿管敷設的絕緣導線，其絕緣額定電壓不能低于500V。

②、管內所穿導線含絕緣層在內的總截面積不要大于管內徑截面積的40%。

③、導線在管內不要有接頭或扭結，接著應放在接線盒(箱)內。

④、同一交流回路的導線應該穿在同一鋼管內。

⑤、不同回路、不同電壓等級以及交流與直流回路，不得穿在同一管內。但下列幾種情況或設計有特殊規定的除外：

● 電壓為50V及以下的回路。

● 同一臺設備的電機回路和無抗干擾要求的控制回路。

● 照明花燈的所有回路。

● 同類照明的幾個回路，但管內導線的根數不能超過8根。
